Automation Studio™ P6의 유공압 패키지를 이용하면 유공압 시스템을 매우 용이하게 모델링하고 시뮬레이션 할 수 있습니다. CAD, Simulation, Documentation이 동일한 플랫폼에서 이루어 지므로 사용자는 진정한 all-in-one 테크놀러지를 경험하실 수 있습니다.

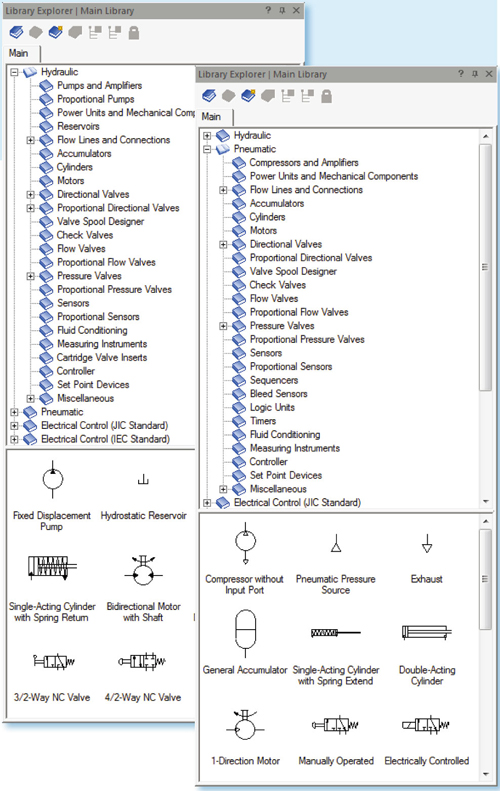

펌프, 모터, 방향 밸브, 압력 밸브, 기계 컴포넌트, 계측 및 조절 장치, 변환기 등 수 많은 컴포넌트 심볼을 라이브러리에서 확인할 수 있습니다. 컴포넌트는 용이한 추적을 위해 기능 별로 그룹화되어 있습니다.

라이브러리에는 기호 사용을 위한 ISO 1219-1 및 회로 관리를 위한 ISO 1219-2에 적합한 심볼 및 빌트-인 시뮬레이션 회로도가 포함되어 있습니다.

Automation Studio™는 사용자가 원하는 심볼 및 시뮬레이션 모델 생성 configuration 도구를 제공합니다. 익숙한 사용자 환경의 다양한 인터페이스는 사용자로 하여금 창의적이고, 자유롭게 밸브, 탱크, 기어박스 등을 설계할 수 있도록 도와줍니다.

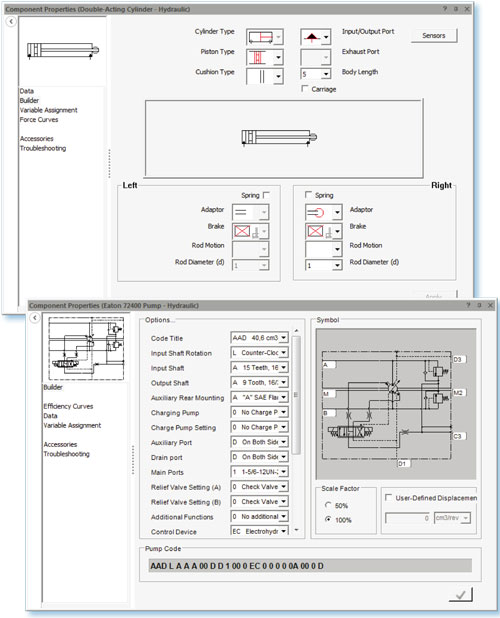

액츄에이터 및 펌프 설정이 가능합니다. 사용자는 심볼 요구 사항에 맞게 액츄에이터를 설정할 수 있으며 수 많은 종류의 pre-configured 펌프를 선택할 수도 있습니다.

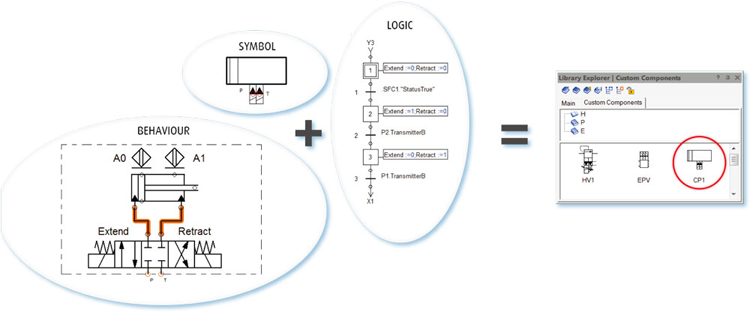

Custom Component 를 이용하면 전기, 유압, 공압 테크놀러지가 결합된 서킷의 거동을 심볼과 연결, 심볼 애니매이션을 생성할 수 있습니다. 아울러 GRAFCET/SFC로 정의된 로직 적용도 가능합니다.

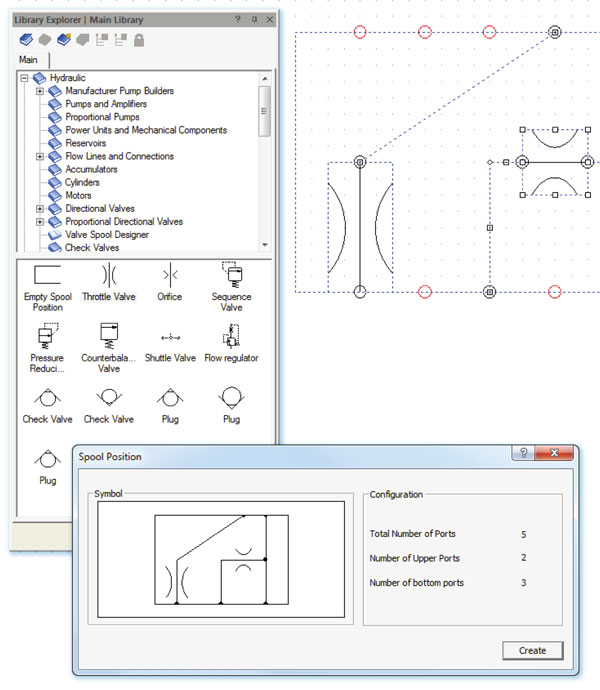

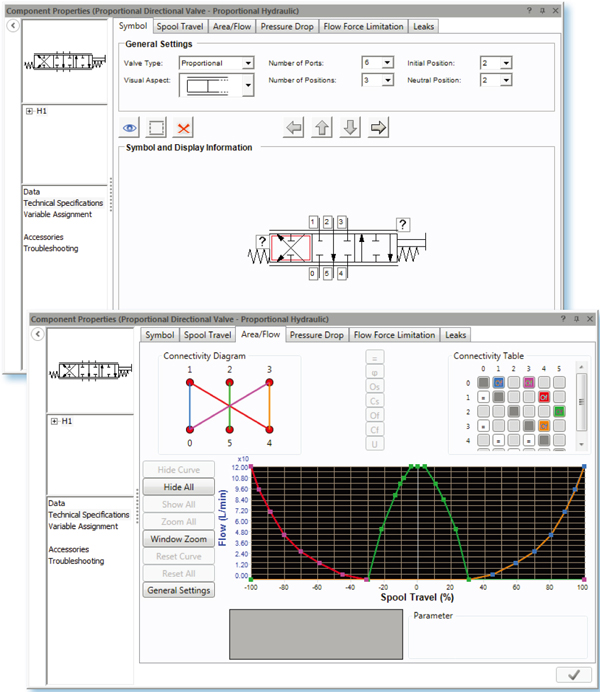

Automation Studio™는 밸브 빌더 내에서 수 천 개의 pre-configured spool을 제공합니다. 필요한 spool을 발견하지 못할 경우, Spool Position Designer를 이용하여 원하는 spool을 용이하게 생성한 후 재사용을 위해 Custom Spool 데이터베이스에 저장할 수 있습니다. Spool Position Designer는 각종 방향 밸브의 내부 함수 spool position 회로 생성에 요구되는 모든 도식 도구를 제공합니다. Spool position은 flow control, pressure control, lines, orifices, restrictions 등과 같은 컴포넌트를 제공할 수 있습니다.

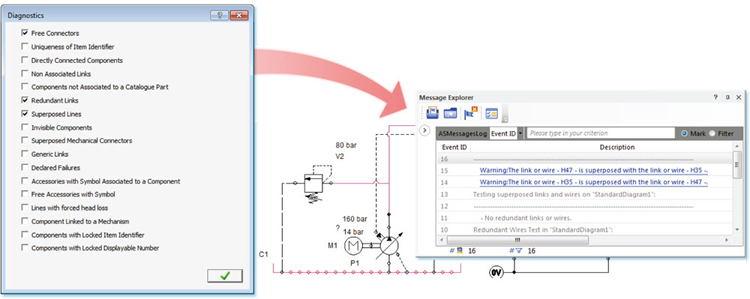

Automation Studio™는 ISO 스탠다드 부적합, 중복 또는 겹치는 라인, free connector와 같은 에러 또는 불일치를 탐지하는 광범위한 진단 도구를 제공합니다.

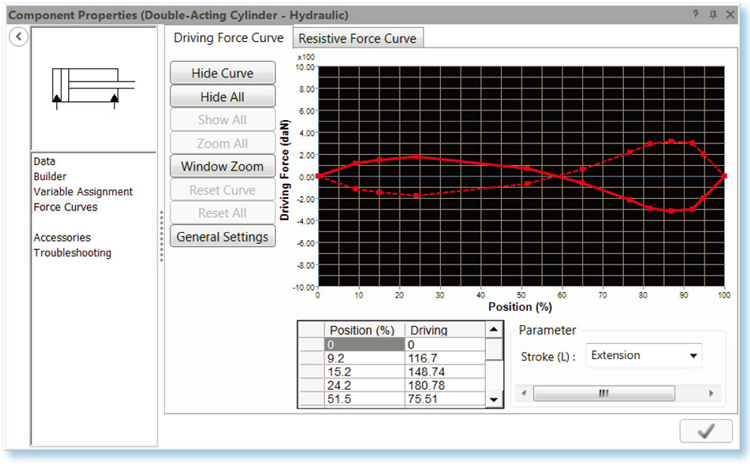

실린더 및 모터에 적용된 모든 힘과 로드는 또 다른 컴포넌트 변수에 링크되거나 actuator position 함수로 정의될 수 있습니다. 따라서 장비의 실제 움직임을 반영하기 위해 장비 사용 및 지오메트리에 따라 로드 시나리오를 실행할 수 있습니다. 복잡한 기계 시스템 및 예측하기 어려운 이벤트의 에뮬레이션이 용이하게 실행됩니다.

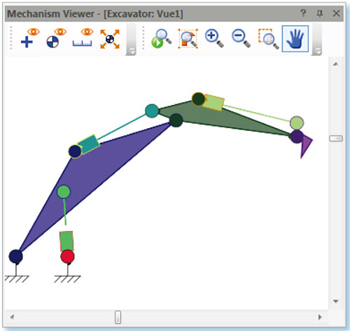

Mechanism Manager를 이용하면 실린더의 디스플레이스먼트가 시스템 다이나믹스에 미치는 영향을 분석할 수 있습니다. 용이한 메커니즘 생성과 더불어 멀티-바디 시스템을 위한 복잡한 다이내믹 거동분석이 가능합니다.

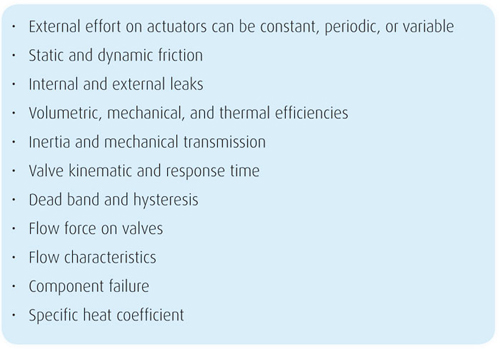

Automation Studio™를 이용하면 요구되는 정밀도에 따른 다양한 유체 흐름 시뮬레이션이 가능합니다.

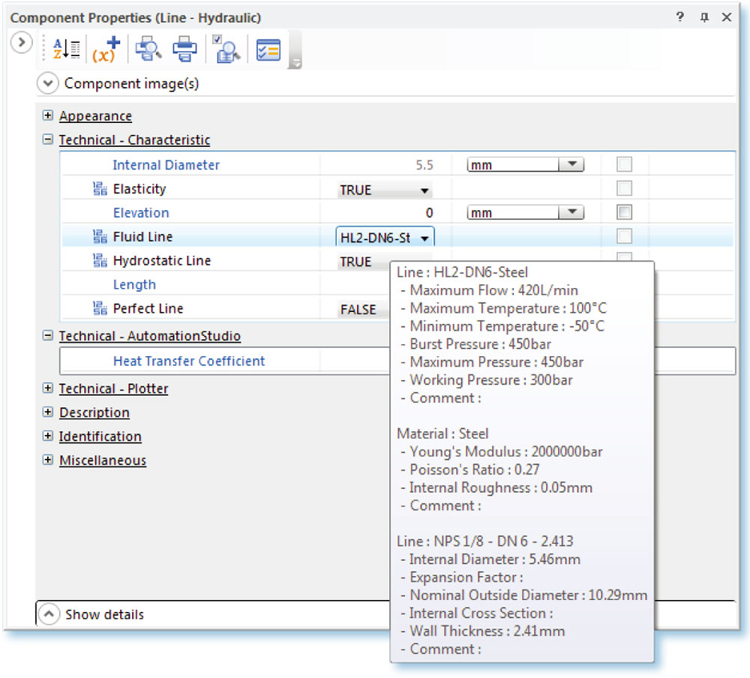

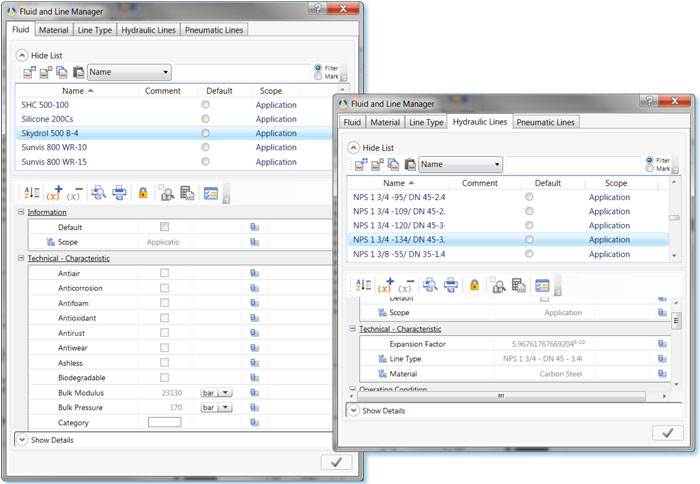

Automation Studio™는 다양한 종류의 pre-configured 유체, 관, 재료 타입 세트를 제공합니다. 원하는 엘레먼트를 발견할 수 없는 경우 향후 사용의 편이를 위해 엘레먼트를 정의하고, 저장할 수 있습니다. Fluid & line builder를 이용하여 회로, 인스톨레이션, 기능, 재료, 타입 등을 기준으로 라인을 설정할 수 있으며, 에디팅 및 시뮬레이션을 위해 line appearance를 설정할 수 있습니다. 뿐만 아니라, 흐름 또는 압력의 threshold level 기능으로 해당 appearance를 정의할 수 있습니다.

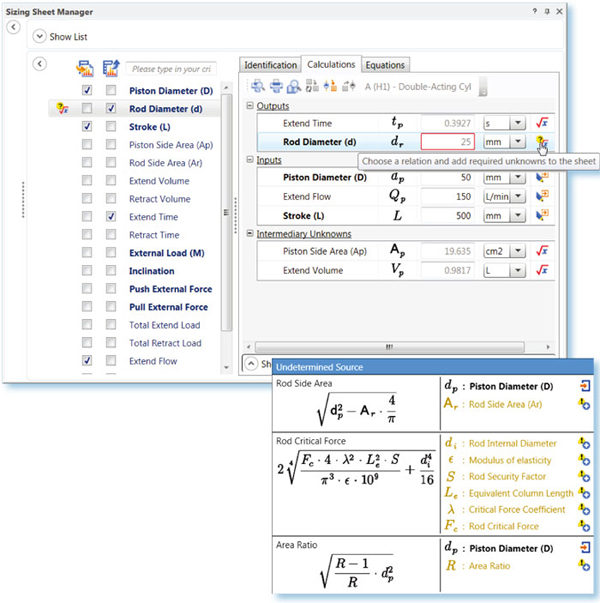

Automation Studio™ 계산 시트는 엔트리 포인트를 선택해야만 하는 기존의 equation solving과는 반대로 회로 내 모든 포인트로부터의 파라미터 수정이 가능합니다. 따라서 미리 계산된 step-by-step 접근법으로 진행할 필요가 없습니다. 파라미터를 재계산하는 경우 해당 계산프로세스에 의해 수정된 변수가 상이한 칼라를 띄게 되므로 영향을 받은 파라미터가 용이하게 확인됩니다. 새로운 파라미터가 검증되어 컴포넌트 시뮬레이션 파라미터에 적용됩니다.

일단 컴포넌트가 사이징되면 시뮬레이션을 진행하고, 오퍼레이팅 시퀀스를 수립함으로써 전반적인 system requirement 파악이 용이해집니다. 따라서 Automation Studio™는 사용 가능한 회로를 신속하게 설계하는 매우 유용한 도구로 변환됩니다. 예를 들어, 유압 시스템의 에너지 소비를 신속하게 결정할 수 있고, 오퍼레이션 비용을 최적화 할 수 있습니다.

Automation Studio™는 data book으로부터의 정보 검색 또는 방정식 유도에 있어서 시간을 절약해주는 빠른 래퍼런스입니다. 유니트 시스템을 정의할 수 있고, 모든 유니트 시스템에 결과를 디스플레이 할 수 있습니다.

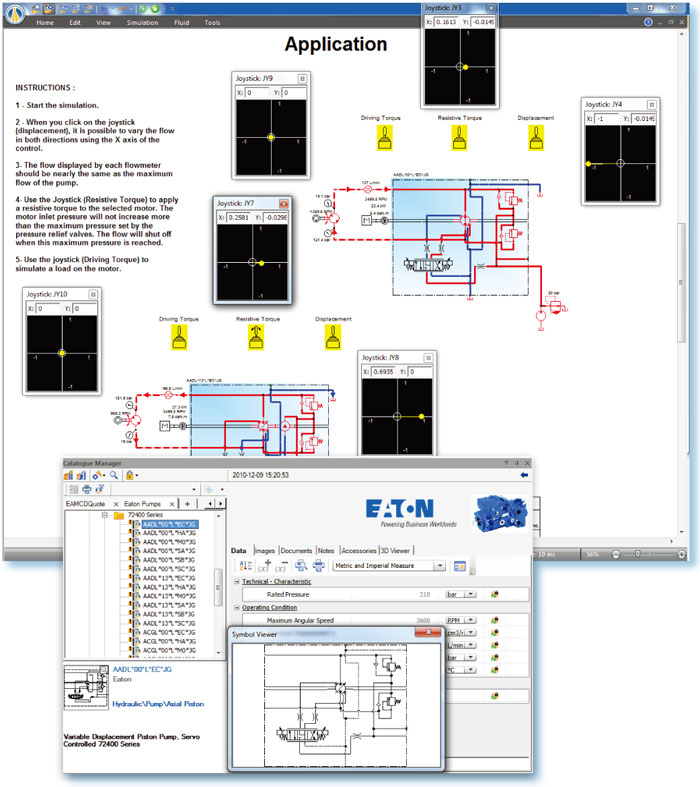

제조사 카탈로그는 정확한 시뮬레이션 파라미터로 pre-configured 되어 있어 곧바로 사용이 가능한 주요 유압 제조사들의 컴포넌트와 모델을 포함하고 있습니다.

하나의 환경에서 완전한 제품 정보에 접속할 수 있으므로 다양한 컴포넌트 간 비교가 수월하며, 의사결정 또한 신속하게 내릴 수 있습니다.

시뮬레이션이 제조사의 대표 어플리케이션 및 퍼포먼스 specifications와 부합되는지 확인하기 위하여 컴포넌트 하나 하나가 주의 깊고, 엄격하게 bench test 되었습니다. 제공된 가상 test bench는 컴포넌트 거동의 이해 및 제품 선택 검증을 도와줍니다. 3D 뷰, 제품 프로퍼티, 기술 데이터, 이미지, 노트, 문서, 기타 액세서리 등이 클릭 한 번으로 가능합니다. 제품 카테고리는 ISO 표준 규격 및 NFPA 권고 사항을 기반으로 생성되었습니다.

카탈로그에 원하는 제품이 포함되어 있지 않는 경우 추가 요청을 할 수 있습니다. 파트 번호 및 관련된 제조사 정보를 제공하면 Automation Studio™의 관련 부서가 개발 프로퍼티에 추가시킵니다.

서브스크립션 서비스는 항상 최신 카탈로그 버전을 제공합니다. 심플하게 웹사이트에 로그인 하여 곧바로 다운로드 할 수 있습니다.

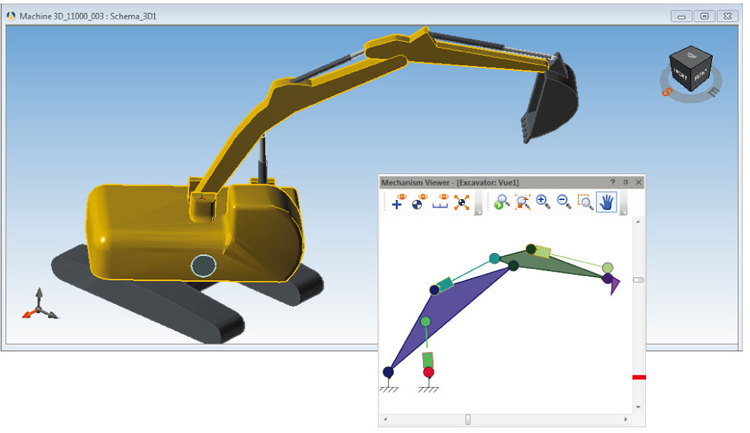

Mechanism Manager를 이용하면 mechanical body를 Fluid Power 액츄에이터에 링크시킨 후 그 결과를 시뮬레이션하고, 애니매이션화 할 수 있습니다.
