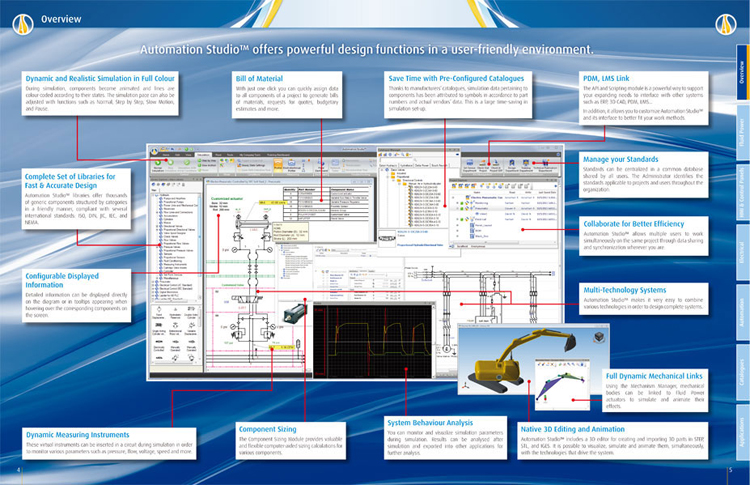

Automation Studio™ P8을 이용하면 ISO 심볼 라이브러리 및 컴포넌트 제조사 카탈로그를 이용하여 유공압 및 전기시스템을 용이하게 모델링하고 Top-Down 방식의 시스템 시뮬레이션을 효율적으로 수행할 수 있습니다.

Automation Studio™는 사용자에게 익숙한 시스템 설계 피처, 수준 높은 엔지니어링 능력, 다이내믹하면서도 실제와 같은 시뮬레이션, 다양한 애니메이션 기능 그리고 유연한 문서 작업 능력을 동일한 환경 내에서 제공합니다. 제조 기업, OEM 그리고 end-user는 Automation Studio™를 사용 하여 시스템을 완성, 배치한 후 유지보수 할 수 있습니다.

Automation Studio™는 설계, 트레이닝, 세일즈, 생산 또는 유지보수 등 사용자의 관련 업무와 상관 없이 비용절감 및 프로젝트 커뮤니케이션 강화와 더불어 품질 개선, 워크플로우 최적화 그리고 생산성 향상을 통해 기업에 도움을 줍니다.

Automation Studio™는 기업으로 하여금 프로젝트 팀들 간 시너지 효과를 창출하고, 제품/프로 젝트 라이프사이클의 모든 단계를 최적화 할 수 있는 다양한 혁신의 실현을 가능하게 합니다

시뮬레이션 작업 중 컴포넌트는 그 상태에 따라 애니메이트되고, 라인은 칼라로 코딩됩니다. 시뮬레이션 페이스는 Normal, Step by Step, Slow Motion, Pause 등으로 조절됩니다.

Automation Studio™ 라이브러리는 ISO, DIN, JIC, IEC, NEMA 등 글로벌 스탠다드와 부합되는 카 테고리에 의해 구성된 수 많은 범용 컴포넌트를 익숙한 사용자 환경을 통해 제공합니다.

다이어그램 위 또는 매칭되는 컴포넌트 검색 시 나타나는 툴팁에 자세한 정보가 다이렉트 하게 디스플레이 됩니다.

압력, 플로우, 전압량, 속도와 같은 다양한 파라미터를 모니터링 하기 위한 시뮬레이션 수행 시 이와 같은 가상 도구를 회로에 삽입할 수 있습니다.

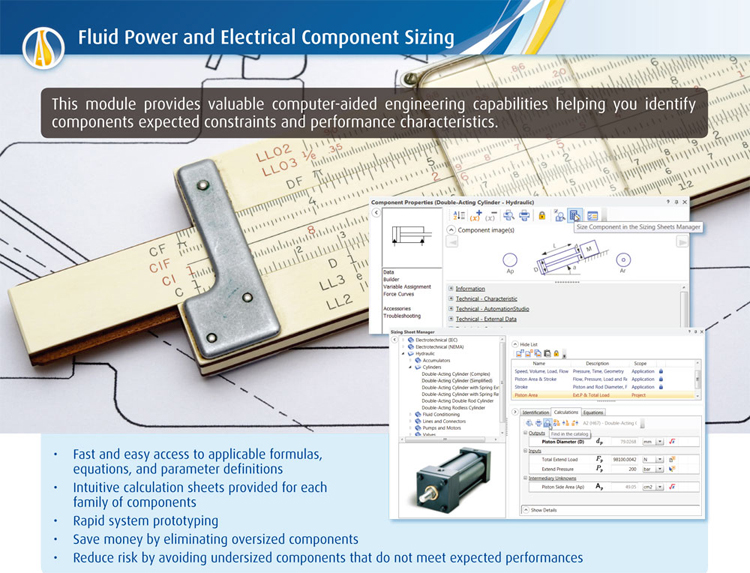

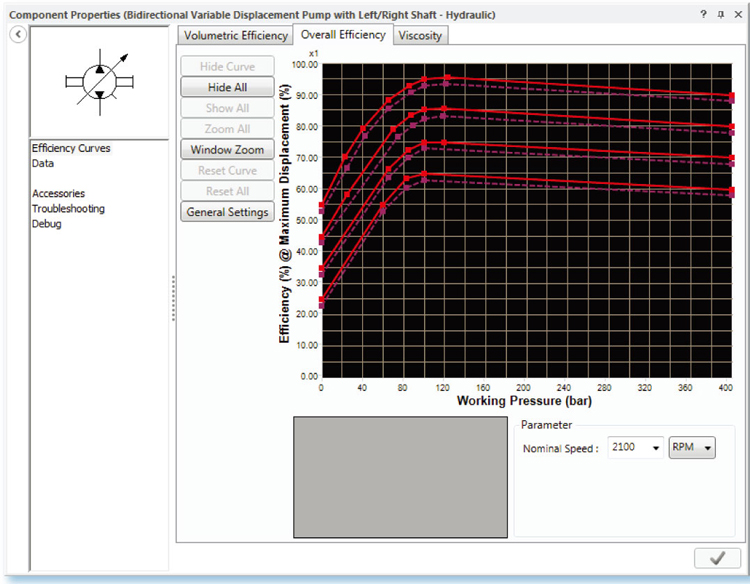

컴포넌트 사이징 모듈은 다양한 컴포넌트를 대상으로 유익하고, 유연한 computer-aided sizing calculation을 제공합니다.

BOM, RFQ(Request For Quotes), BE(Budgetary Estimates)등의 생성을 위해 데이터를 프로젝트의 모든 컴포넌트에 클릭 한 번으로 지정할 수 있습니다.

API 및 Scripting 모듈은 ERP, 3D CAD, PDM, LMS 등 다른 시스템과의 인터페이스를 원하는 사용자의 요구를 파워풀한 방법으로 충족시킬 뿐만 아니라 Automation Studio™ 커스터마이징 및 사용자 작업 메소드에 더욱 적합한 인터페이스를 가능하게 합니다.

제조사들이 제공하는 카탈로그로 인해 컴포넌트의 시뮬레이션 데이터가 파트 번호 및 실제 벤더사들의 데이터와 부합되는 심볼과 연계되므로 시뮬레이션 set-up 시 많은 시간이 절약됩니다.

모든 사용자는 공동 데이터베이스에 집중된 스탠다드를 공유하며, 관리자는 조직 전반에 걸쳐 프로젝트 및 사용자에 적합한 스탠다드를 식별합니다.

Automation Studio™를 이용하면 장소에 상관 없이 데이터 공유 및 동기화를 통해 동일 프로젝트에 대한 동시 작업이 가능합니다.

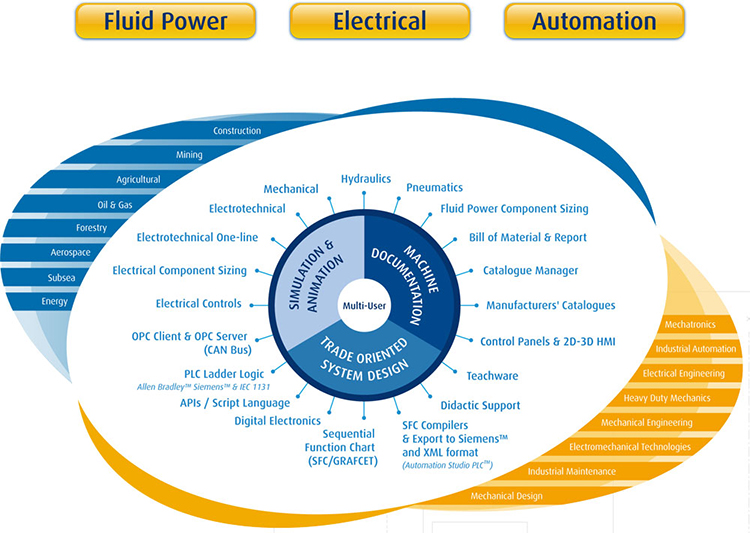

Automation Studio™를 이용하면 완벽한 시스템 설계를 위한 다양한 테크놀러지의 결합이 용이하게 이루어집니다.

Mechanism Manager를 이용하면 mechanical body를 Fluid Power 액츄에이터에 링크시킨 후 그 결과를 시뮬레이션하고, 애니매이션화 할 수 있습니다.

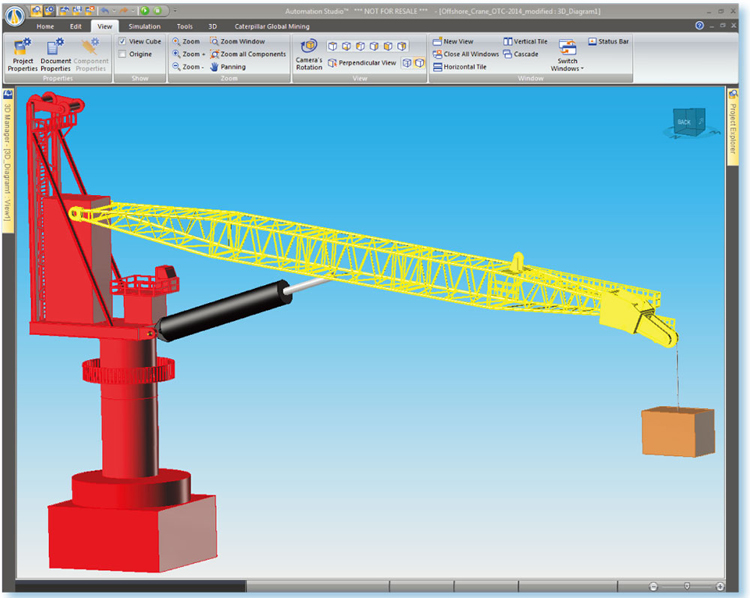

Automation Studio™의 3D editor를 이용하면 STEP, STL, IGES 형식으로 3D 파트를 생성하고, 불러올 수 있으며 이에 대한 시각화, 시뮬레이션, 애니매이션을 동시에 구현할 수 있습니다.

사용자는 시뮬레이션이 진행되는 동안 시뮬레이션 파라미터를 모니터링하고, 시각화할 수 있습니다. 시뮬레이션 종료 후 결과값 분석이 가능하며, 추가 분석을 위해 다른 어플리케이션으로 내보낼 수 있습니다.

Automation Studio™ 계산 시트는 엔트리 포인트를 선택해야만 하는 기존의 equation solving과는 반대로 회로 내 모든 포인트로부터의 파라미터 수정이 가능합니다. 따라서 미리 계산된 step-by-step 접근법으로 진행할 필요가 없습니다. 파라미터를 재계산하는 경우 해당 계산 프로세스에 의해 수정된 변수가 상이한 칼라를 띄게 되므로 영향을 받은 파라미터가 용이하게 확인됩니다. 새로운 파라미터가 검증되어 컴포넌트 시뮬레이션 파라미터에 적용됩니다.

일단 컴포넌트가 사이징되면 시뮬레이션을 진행하고, 오퍼레이팅 시퀀스를 수립함으로써 전반적인 system requirement 파악이 용이해집니다. 따라서 Automation Studio™는 사용 가능한 회로를 신속하게 설계하는 매우 유용한 도구로 변환됩니다. 예를 들어, 유압 시스템의 에너지 소비를 신속하게 결정할 수 있고, 오퍼레이션 비용을 최적화 할 수 있습니다.

Automation Studio™는 data book으로부터의 정보 검색 또는 방정식 유도에 있어서 시간을 절약해주는 빠른 래퍼런스입니다. 유니트 시스템을 정의할 수 있고, 모든 유니트 시스템에 결과를 디스플레이 할 수 있습니다.

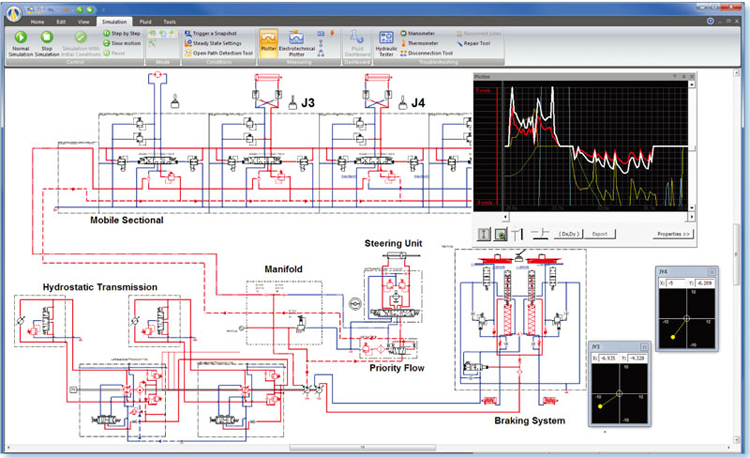

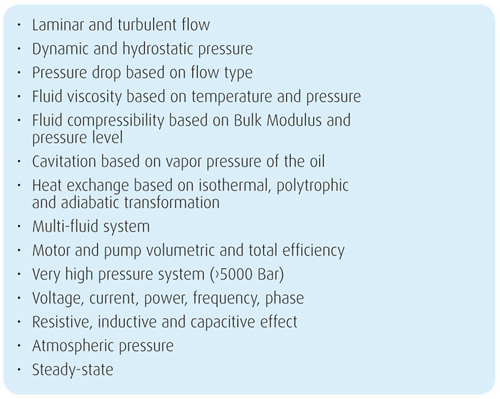

Automation Studio™의 시뮬레이션 기능은 지원되는 모든 테크놀러지의 요구 조건을 충족시킵니다. 시뮬레이션이 진행되는 동안 그 상태에 따라 컴포넌트는 애니메이트되며, 라인은 칼라로 코딩됩니다. 회로의 모든 포인트에 대해 압력, 플로우, 변위, 전류 그리고 전압 변수를 모니터링 할 수 있습니다.

컴포넌트에 주어진 시뮬레이션 파라미터로 인해 초기 setup이 필요 없습니다. 컴포넌트를 심플하게 삽입하면 시뮬레이션이 시작됩니다. 사용자는 시뮬레이션이 진행되는 동안 모든 장치에 대해 컴포넌트 파라미터를 조절하고, 직접 제어할 수 있습니다.

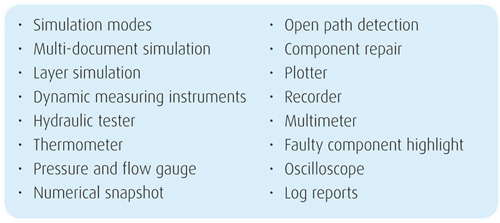

다양한 모니터링 도구가 작동중인 시스템의 거동을 분석, 확인 그리고 기록합니다.

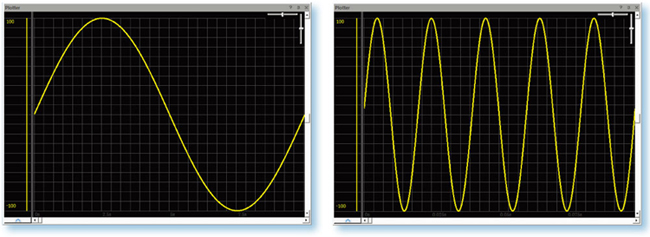

10 milliseconds - 0.1 milliseconds (10 kHz) 사이에서 시뮬레이션 타임 스텝을 용이하게 선택할 수 있습니다. 따라서 완성 시스템 시뮬레이션 및 컴포넌트 분석이 모두 가능합니다.

엔지니어링 부서에서 작성된 문서는 트레이닝 및 기술 자료 관련 부서에서 재사용 될 수 있습니다. 따라서 강사는 회로도를 다시 작성하거나 고가의 트레이닝 일러스트레이션 작업을 수행해야 하는 부담에서 벗어날 수 있습니다.

Automation Studio™를 이용하면 높은 수준의 포괄적인 트레이닝 매뉴얼생성이 가능합니다. Automation Studio™의 Recording 기능은 장비의 거동을 일러스트레이트하기 위한 연속적 동작을 제한 없이 생성할 수 있으며, 교육생들로 하여금 기계의 작동 및 문제 해결 절차를 신속하고, 용이하게 이해하도록 도와줍니다.

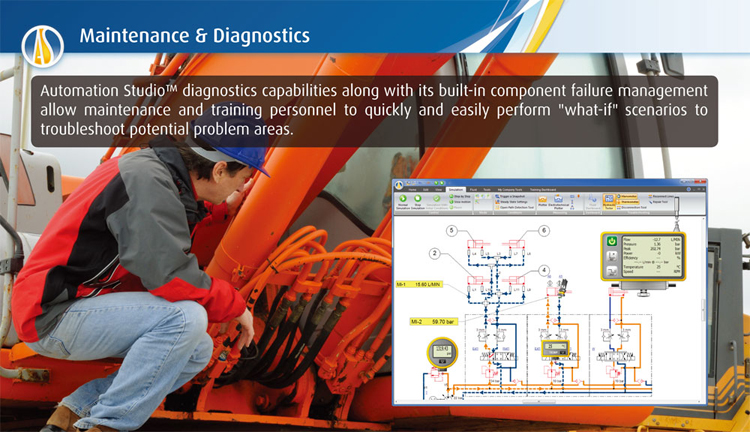

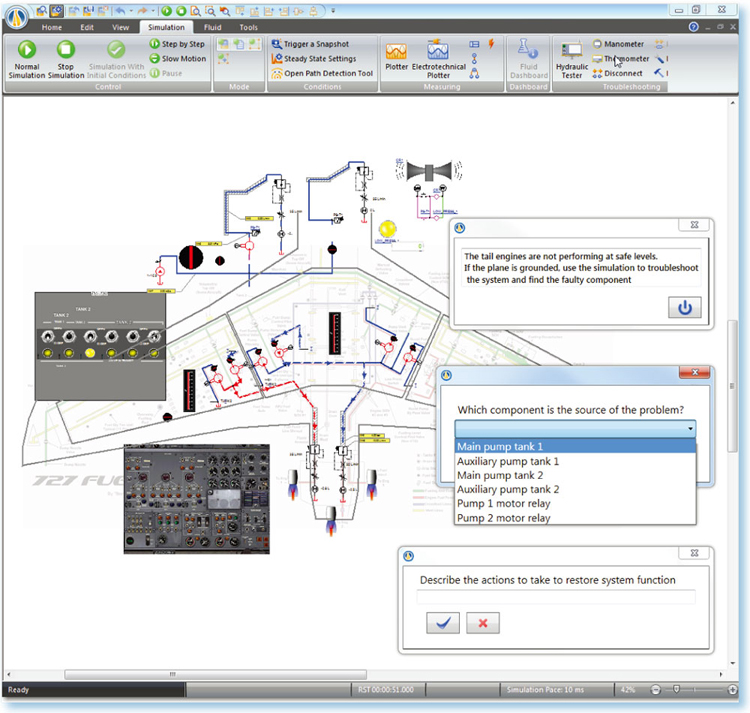

유압, 공압 그리고 전기/전자 컴포넌트 모델링은 시스템 시뮬레이션 진행 중 유발될 수 있는 결함을 integrate합니다. 신속하고, 용이하게 “What if” 시나리오를 수행하여 잠재적 문제를 해결할 수 있습니다. 결함 있는 컴포넌트는 시뮬레이션이 진행되는 동안 실제 환경과 동일하게 완성된 회로에 영향을 미칩니다. 따라서 사용자는 시스템에 가해지는 포괄적인 임팩트를 용이하게 분석할 수 있습니다. 와이어 또는 라인을 분리하여 회로의 일정 부분을 정지시킨 후, 진단 작업을 수행하고, 의심되는 결함을 바로잡기 위해 컴포넌트를 수정하거나 교체할 수 있습니다. 이러한 환경은 일반 트레이닝뿐만 아니라, 메인티넌스 직원 훈련에도 효과적이며, 그들로 하여금 실제와 같은 가상 시스템을 시도해 보게 함으로써 특정 장비와 관련된 기술 향상을 가능하게 합니다.

Automation Studio™는 시뮬레이션 진행 중 와이어 및 파이프 분리 도구를 제공합니다. 완성된 회로의 상태는 즉시 그리고 실제와 같이 업데이트됩니다. 수정 도구를 이용하면 어떠한 의심적은 결함도 선택 및 제거할 수 있습니다.

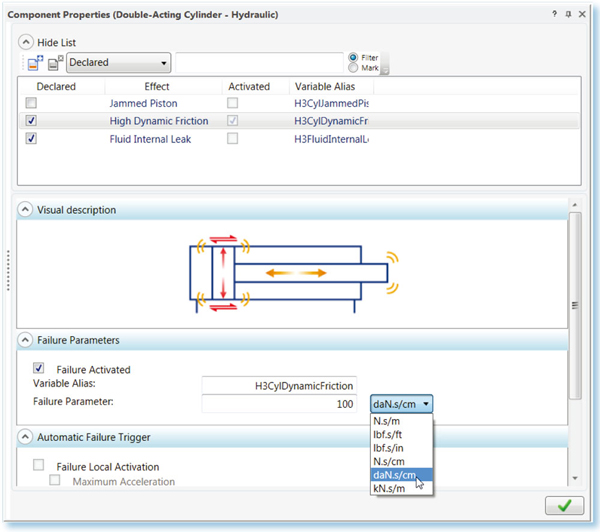

문제해결 모듈을 사용하면 유압, 공압 또는 전기 컴포넌트의 결함을 확인할 수 있습니다. 컴포넌트는 사용자에 의해 활성화 가능한 결함 사전 정의 세트를 포함하고 있으며, 모든 컴포넌트에 대해 사용자가 정의한 결함을 생성시킬 수 있습니다.

결함은 시뮬레이션 진행 중 확인됩니다. 전기 컴포넌트인 경우 최고 전류 그리고 유압 컴포넌트인 경우 최고 압력과 같은 특정 조건 충족 시 자동 해결되도록 설정할 수 있습니다.

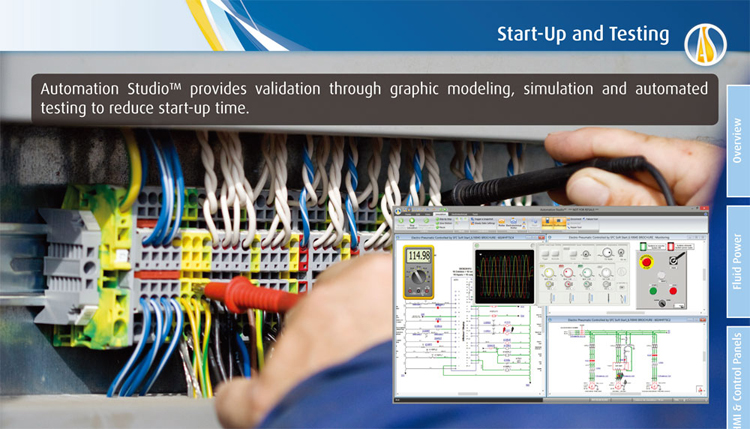

Automation Studio™의 가상 환경과 실제 환경 사이의 인터액션은 기계작동에 대한 사용자의 이해 능력을 향상시킵니다. 실제 컨트롤러와의 커뮤니케이션이 가능하므로, 다양한 시스템 인터액션에 대한 이해 능력이 모든 레벨에 걸쳐 현저하게 향상됩니다. 이러한 인터액션은 장비에 대한 문제 해결 능력 향상 및 문제 진단 수행을 위한 최고의 수단을 제공합니다.

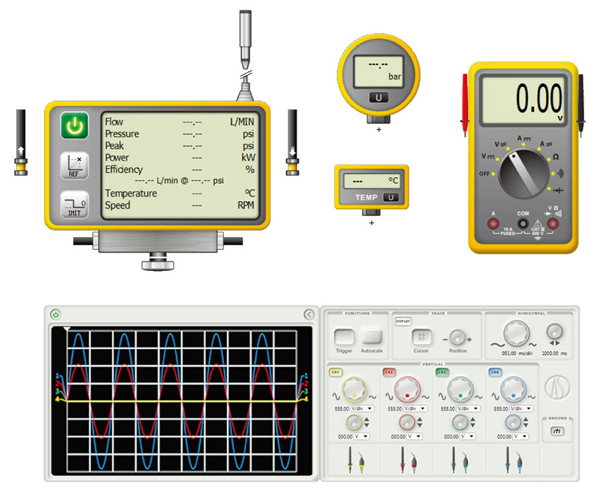

Automation Studio™는 oscilloscope, multimeter, hydraulic tester 그리고 pressure gauge와 thermometer가 포함된 완벽한 측정 도구 세트를 제공합니다. 회로 전 영역에 대한 다이내믹한 검증이 가능하며, 그에 대한 신속한 결과를 확인할 수 있습니다.

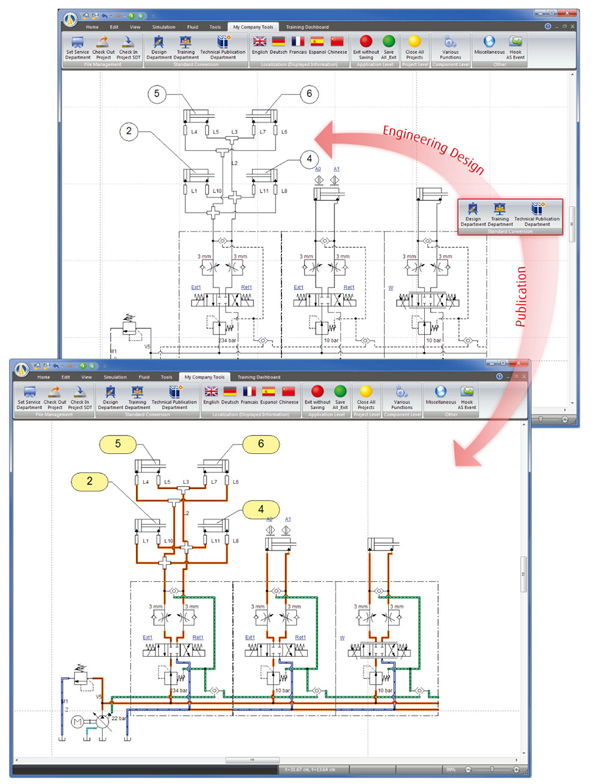

Automation Studio™를 이용하면 부서별 구체적 스탠다드 정의가 가능합니다. 뿐만 아니라, 적절한 스탠다드를 적용함으로써 워크플로우 내의 수 많은 액티비티를 자동화할 수 있습니다. 예를 들면, 엔지니어링 드로잉이 적절한 프리젠테이션 포맷으로 자동 변환되는 것입니다. 따라서 기술 자료 담당 부서는 지루하고, 시간 낭비적인 매뉴얼 컨버전 작업을 수행하거나, 특수한 오서링 도구를 사용하지 않고도 해당 액티비티를 재사용할 수 있습니다.

다양한 분류 방식으로 스탠다드 레벨을 정의할 수 있습니다 : 기업, 부서, 브랜치, 프로젝트, 문서. 스탠다드는 프로젝트의 모든 사항을 테크놀러지 및 문서로 커버합니다 : fluid, material, hoses, lines, wires, cables, connectors, font, colour, page layout, naming rules, components, title block, component representation during editing and simulation, etc.

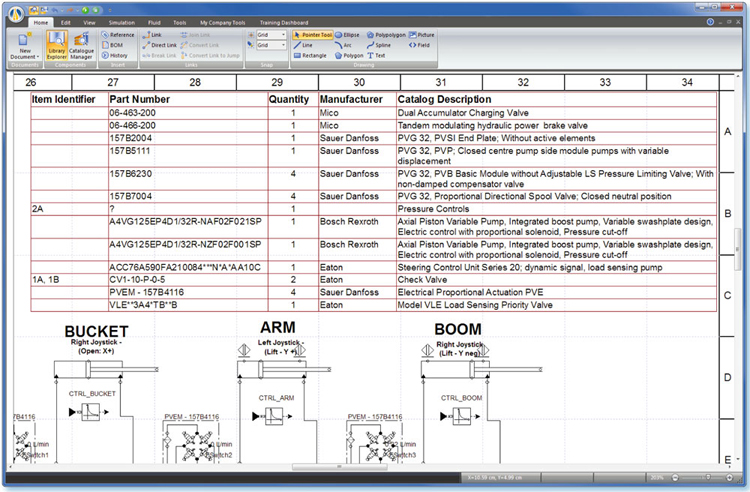

설계 및 세일즈 전문가에게 다양한 리포트 생성 기능은 필수입니다. 부품 번호, 가격, descriptions 그리고 모든 기술 데이터를 프로젝트의 개별 컴포넌트에 신속하게 부여함으로써 자동 BOM 생성, 견적서 요청 그리고 예산 측정을 용이하게 수행할 수 있습니다. 제조사 카탈로그를 이용하여 구체적인 기술 데이터에 곧바로 접근할 수 있으므로 관련 정보를 별도로 수집할 필요가 없습니다.

사용자는 기타 엔지니어링 도구 또는 PDM 시스템과의 더 나은 통합을 위해 회로도 및 프로젝트 데이터를 DXF, EMF, PDF, SVG 또는 TIFF와 같이 다양한 포맷으로 내보낼 수 있습니다. 뿐만 아니라, 다른 소프트웨어로의 용이한 데이터 이동을 위해 프로젝트를 XML 포맷으로 내보낼 수 있습니다.

산업 제어 패널, 항공기 조종석, 모바일 기기 대시보드 등을 선택, 시뮬레이션을 진행하면서 시스템에 링크할 수 있습니다. 스위치, 누름 버튼, 지시등, 계기와 같이 통상적으로 사용되는 컴포넌트의 완벽한 라이브러리가 준비되어 있습니다. 생성된 오퍼레이터 인터페이스는 실제와 같이 작동됩니다.

Virtual Machine”은 연관된 모든 테크놀러지의 실제 물리적 특성에 맞게 거동되는 완벽한 3D 시각화 시뮬레이션 모델을 의미합니다. 사용자가 machine evolution을 모니터링하고 실시간으로 작동해 볼 수 있는 인터액티브 라이브 시뮬레이션으로 구성되어 있습니다. 또한 시뮬레이션 오퍼레이팅 조건을 변경하며 인터액티브 테스트를 수행할 수 있습니다.
