Automation Studio™ P8의 전기 패키지를 이용하면 전기 시스템을 매우 용이하게 모델링하고 시뮬레이션 할 수 있습니다. CAD, Simulation, Documentation이 동일한 플랫폼에서 이루어지므로 사용자는 진정한 all-in-one 테크놀러지를 경험하실 수 있습니다.

이 워크숍은 특히 전기 시스템 문서화를 위한 특별한 에디팅 기능과 피처를 제공하며, 시스템 설계 피처와 결합되어 전기 설계자에게 익숙하고, 능률적인 사용자 환경을 제공합니다.

Electrical Simulator는 안정적이고, 신뢰할만한 모델링 테크닉을 기반으로 합니다. 시뮬레이션이 진행되는 동안 회로의 모든 포인트를 대상으로 전압, 전류, 저항 그리고 임피던스를 정확하게 모니터링 할 수 있습니다. 예를 들어, 제어 논리 시퀀스를 검증하고, 로드를 모터에 적용하여 그것이 전류, 속도 또는 protection device와 같은 엘레먼트들에 미치는 영향을 확인할 수 있습니다.

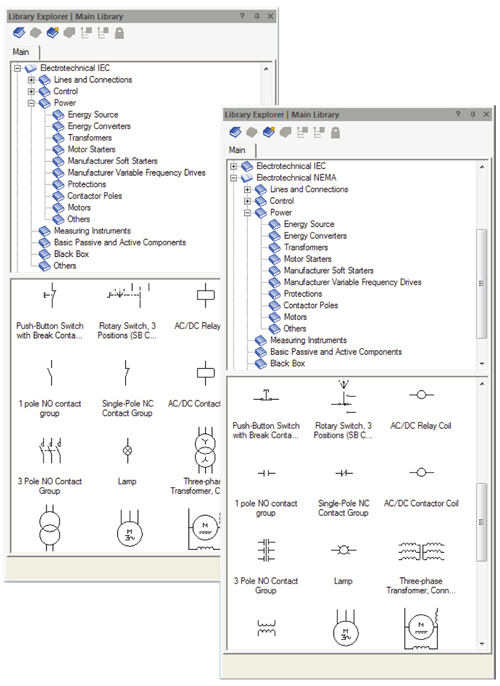

전기 심볼 라이브러리는 과중한 업무에 시달리는 시스템 설계자의 needs를 충족시킵니다. 모든 심볼은 각각의 스탠다드와 부합되어 분리된 라이브러리로 광범위하게 제공됩니다. 따라서 적절한 심볼을 신속하고, 용이하게 검색할 수 있습니다. 특화된 에디터가 파워에 변화를 줌으로써 스탠다드를 충족시키고, 컴포넌트를 제어함으로써 기계 엘레먼트를 용이하게 파악할 수 있습니다.

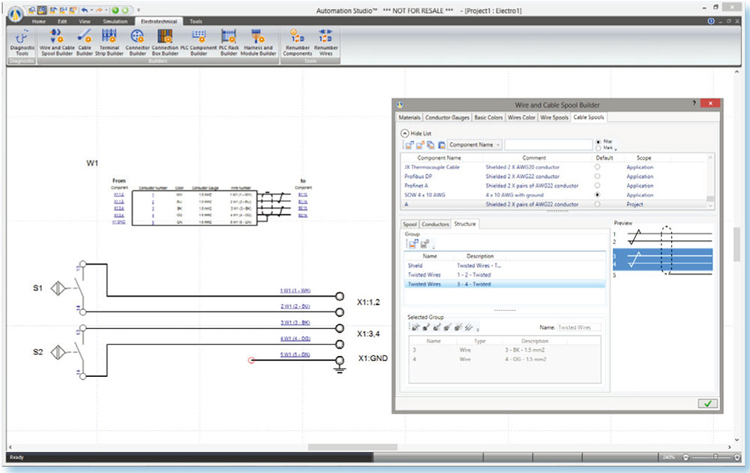

사용자는 재료, 게이지, 칼라, 패턴, 자세한 케이블 묘사 등과 같은 spool 관련 데이터를 관리할 수 있습니다. 또한 여러 가지 방법(동축케이블, twisted pairs 또는 shield)으로 와이어를 결합하여 다양한 케이블 타입을 생성할 수 있습니다.

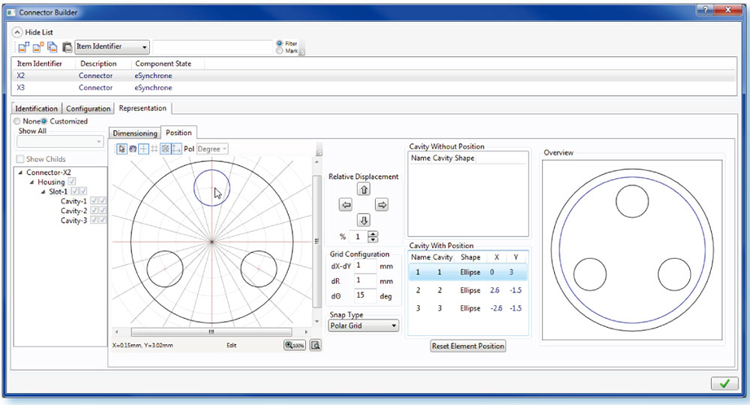

사용자는 connector builder를 이용하여 기하학적으로 커스터마이징할 수 있는 하우징, 모듈 그리고 캐비티와 같은 복잡한 커넥터 구조를 구성할 수 있습니다. 전기 플러그 또는 소켓은 주어진 커넥터의 모든 캐비티에 매치 가능합니다. 따라서 하네스 생성을 위한 기본 조건이 생성됩니다.

연결 정보는 개별 커넥터 캐비티에 맞게 디스플레이 됩니다. 전기 플러그 또는 소켓까지의 하이퍼링크와 더불어 완벽한 scaled 묘사가 커넥터 캐비티 간의 연결 분석 및 탐색을 용이하게 합니다.

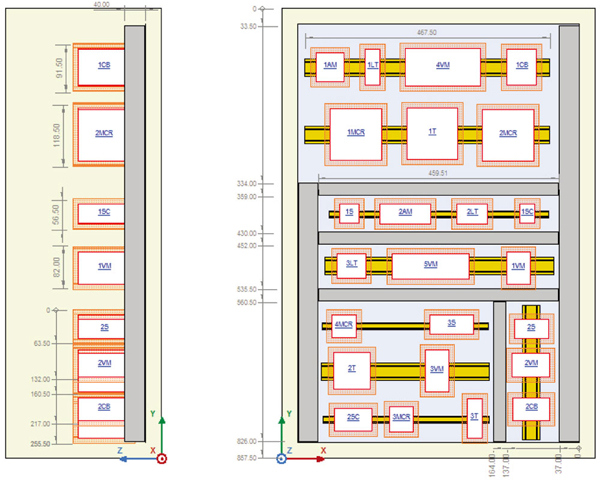

완벽한 junction box 및 scaled cabinets를 신속하게 실행하고, 설계할 수 있는 도구입니다. 사용자는 드래그 & 드롭으로 컴포넌트를 심플하게 워크스페이스에 삽입할 수 있습니다. 설계 에러의 감소를 위해 컴포넌트를 삽입할 때 마다 라이브러리의 컴포넌트 숫자가 자동으로 업데이트됩니다. 와이어를 위한 ducting 엘레먼트 뿐만 아니라 어셈블리 그룹핑을 위한 rail mounting으로 인해 신속한 설계가 가능합니다.

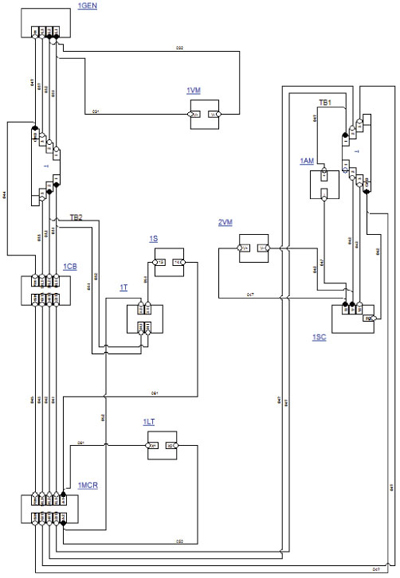

Connection Diagram Editor를 사용하여 전기 배선도의 컴포넌트 간 연결을 보여주는 완벽한 다이어그램을 생성할 수 있습니다. 연결 다이어그램 생성 시 엘레먼트는 상응하는 컴포넌트와 자동 매치됩니다. 몇 번의 클릭만으로 연결 및 케이블 구조 정보가 추가 & 태그됩니다. 전기 배선도 내의 변경은 연결 다이어그램에 자동으로 업데이트되며, 해당 내용이 디스플레이 됩니다.

Automation Studio™는 다음과 같은 불일치 또는 에러 감지를 위한 광범위한 진단 도구를 제공합니다.

단순 또는 복잡한 전기 장치 생성 후 물리적, 전기적 그리고 기능적 프로퍼티를 정의할 수 있습니다. 가능한 장치 타입은 다음과 같습니다.

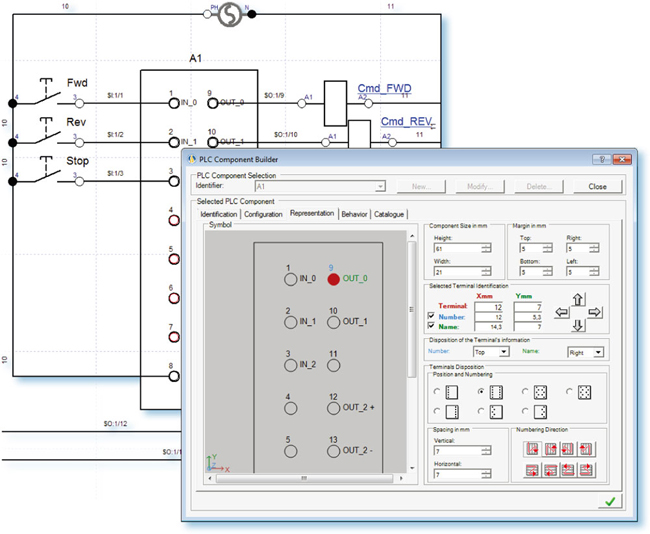

PLC I/O 카드, CPU, racks, 마이크로 PLC’s 등을 설정할 수 있습니다. 또한 PLC internal logic을 정의하고, 시뮬레이션할 수 있습니다.

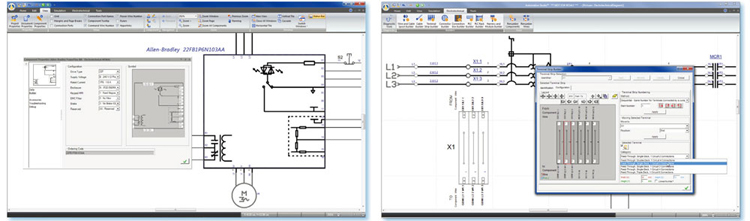

Motor soft starter 및 다양한 frequency 드라이브 라이브러리가 가능합니다. Siemens, Allen-Bradley, WEG, Schneider와 같은 제조사의 실제 모델과 동일하게 생성된 컴포넌트가 제공됩니다.

Electrical Workshop은 단순 또는 대형 시스템을 위한 진보적인 설계 피처를 제공합니다.

이 라이브러리는 Electrical workshop의 full power가 필요 없는 사용자에게 유익하며, 유압 및 공압과 같은 회로를 제어하는 전기 시스템 생성에 요구되는 CAD 기능을 제공합니다.

라이브러리 심볼은 IEC 및 JIC 스탠다드와 일치하며, 릴레이, 솔레노이드, 카운터, 누름 버튼 등과 함께 제공됩니다.

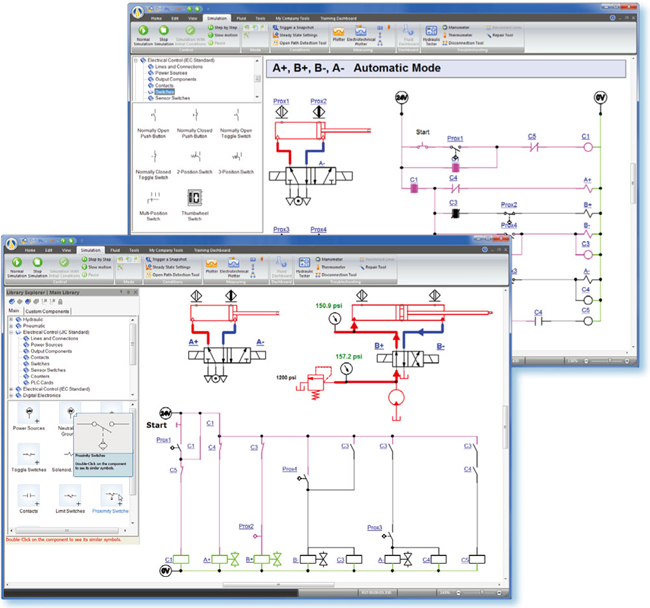

Basic Electrical Control 워크숍의 모든 컴포넌트는 다른 라이브러리에서 매칭되는 컴포넌트 패밀리와 상호 작용합니다. 따라서 완벽한 양방향 시스템 구축이 신속하고, 용이해 집니다. 뿐만 아니라 시뮬레이션이 수행된 전기 시스템에 OPC 모듈을 이용하여 PLC 프로그램을 연결할 수 있으므로 PLC 프로그램 테스트가 가능합니다.

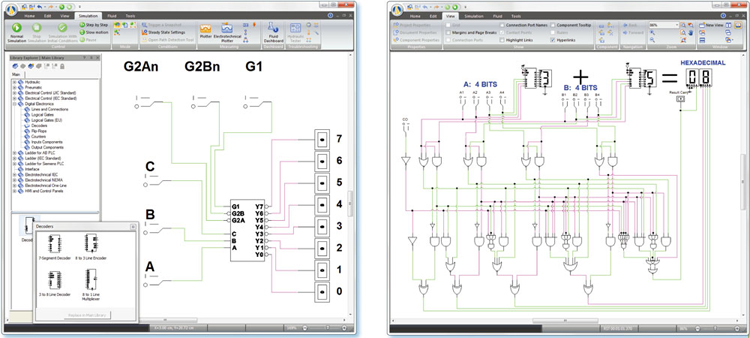

Digital Electronics 워크숍은 inverters, logic gates, flip-flops, counters, shift registers, comparators, switches, LEDs, 7-bar display, decoders, multiplexers 등과 같은 스탠다드 장치로 인해 완벽해 집니다. 복잡한 logic에 대한 기초 작업 수행에 요구되는 모든 것이 가능합니다.

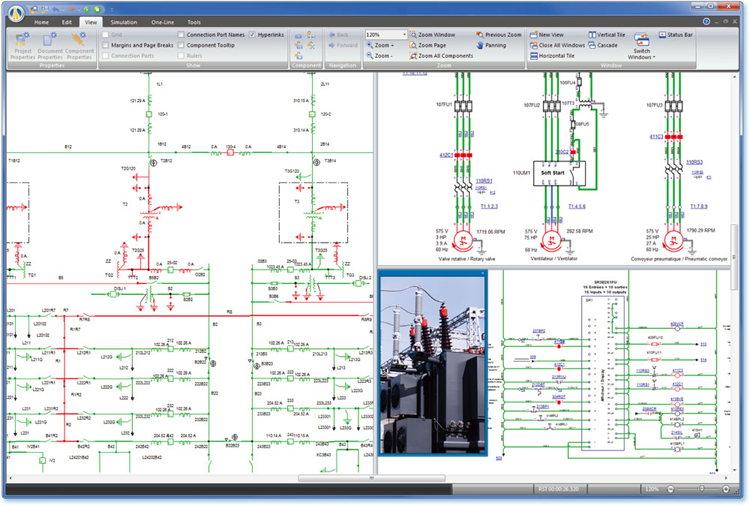

전력의 생산, 송달 그리고 분배를 위한 전형적인 one-line network representation에서 모든 전압 레벨에 대한 다이어그램을 시각화하고, 문서화하며, 시뮬레이션할 수 있습니다.

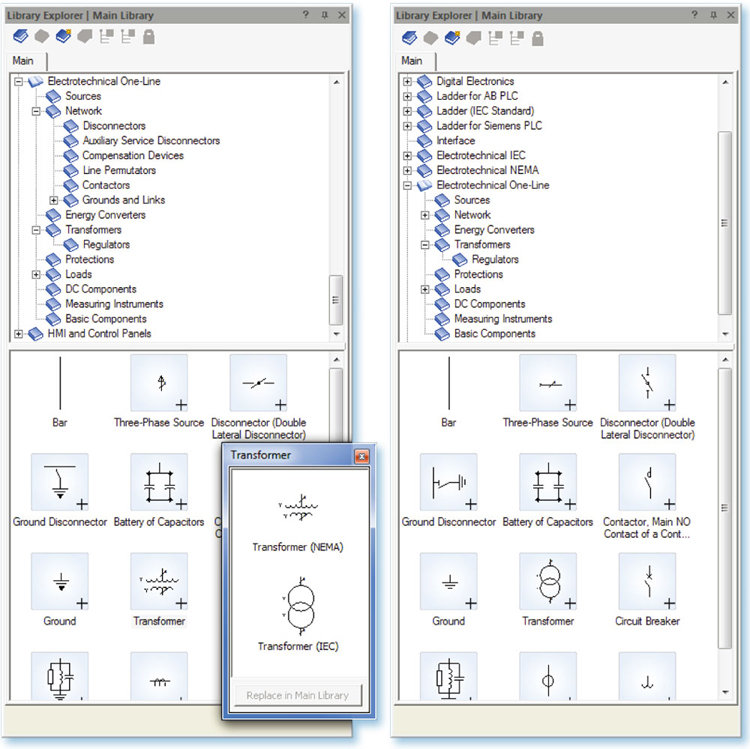

Automation Studio™는 circuit breakers, disconnectors, power transformers, metering transformers, loads, automation parts(line permutators, regulators 등), protection devices와 같은 컴포넌트를 포함하는 One-Line Electrical 라이브러리를 제공합니다.

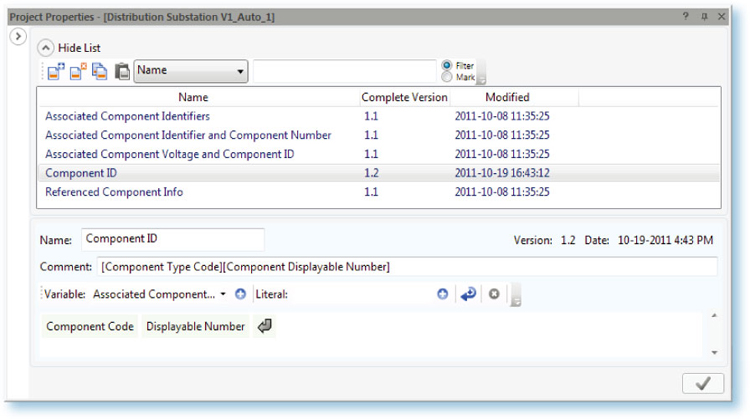

Automation Studio™는 컴포넌트 식별자의 자동 생성을 위한 유연하고, 인텔리전트한 도구를 제공함으로써 통상적 설계 업무를 단순화 시킵니다. 이것은 인텔리전트 컴포넌트와 연관된 naming rule과 스탠다드 사용을 통해 이루어집니다. Component name은 등전위 및 연결 분석에 의해 자동으로 생성됩니다.

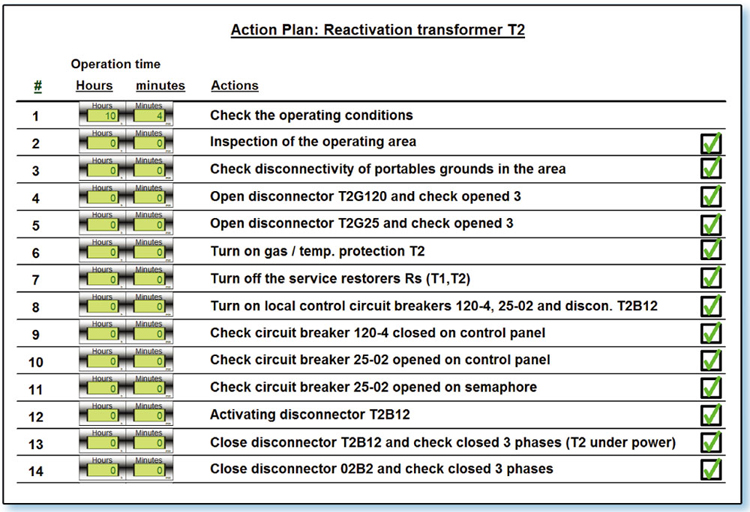

오퍼레이터는 전기 인스톨레이션에서 설정 변경을 하기 전에 상세한 switching plan 준비를 요청 받습니다. 인스톨레이션, 네트워크 그리고 스탭의 안전 확보를 위해 일련의 규칙이 반드시 지켜져야 합니다. 오퍼레이터는 전통적으로 시설의 one-line 다이어그램 문서를 우선으로 작업을 진행합니다.

Free connector 확인과 같은 심플한 방법에서부터 등전위 영역의 전압 레벨 유지도를 확인하는 차원 높은 방법에 이르기 까지 다양한 진단 도구를 사용하여 다이어그램의 퀄리티를 신속하게 확인할 수 있습니다.
